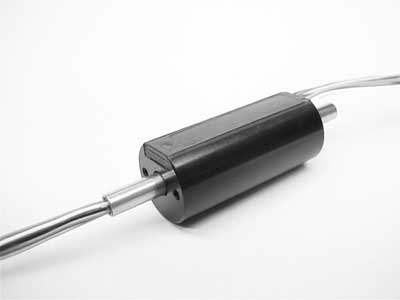

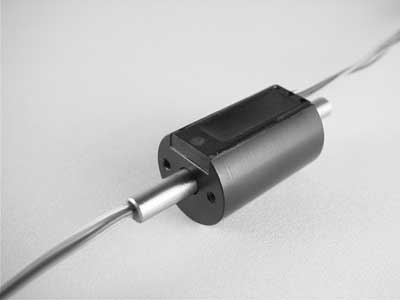

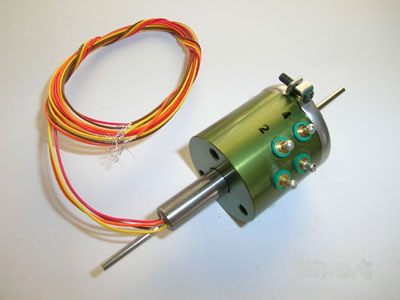

スリップリング SPM-12-口P-02 | SPM-15-口P-02
|
|
| SPM-12-口P-02 | SPM-15-口P-02 |
説明文-準備中
■標準仕様
PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPM-12-口P-02 | SPM-15-口P-02 |
| 電気的仕様 | ||
| 極数 | 4P,6P,9P | 3P,6P,10P |
| 接触抵抗値 | 0.3Ω以下 | |
| 許容電流 | 0.1A | |
| 絶縁抵抗 | 100MΩmin（. DC500V） | |
| 絶縁耐力 | AC500V 1minute | |
| 機械的仕様 | ||
| 回転トルク | 30gf・cm 以下 | |
| 回転方向 | CW−CCW | |
| 機械的回転角 | 360°エンドレス | |
| 許容回転数 | 400rpm | |
| 回転寿命 | 2×107 回転以上 | |
| 軸受 | ボールベアリング | |
| リード線仕様 | AWG30 | |
| リード線引張り強度 | 100gf | |
| 環境条件 | ||
| 使用温度範囲 | -30℃〜80℃ | |
| 特殊仕様 | ||
| 極数 | ||

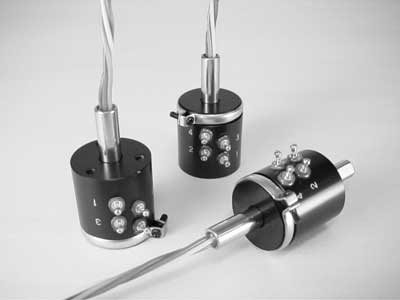

スリップリング SPM-22-4P-口-03T(中空タイプ)
|
| SPM-22-4P-口-03T(中空) |
説明文-準備中
■標準仕様
PDF版標準仕様(48KB)
実績資料(睡眠解析)(159KB)
取扱い上の注意(115KB)
| 機種名 | SPM-22-4P-03T |
| 電気的仕様 | |
| 極数 | 4P |
| 接触抵抗値 | 0.1Ω以下 |
| 許容電流 | 0.1A |
| 絶縁抵抗 | 100MΩmin.（DC500V） |
| 絶縁耐力 | AC500V 1minute |
| 機械的仕様 | 中空 1Φ0 |
| 回転トルク | 1.96mN・m以下(約20gf-cm以下) |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 400rpm |
| 回転寿命 | 2×107 回転以上 |
| 軸受 | ボールベアリング |
| リード線仕様 | AWG28テフロン被覆線 |
| リード線引張り強度 | 29.4mN以下(300gf以下) |
| 環境条件 | |
| 使用温度範囲 | -30℃〜80℃ |
| 特殊仕様 | |
| 極数 | |
スリップリング SPM-22-4P-口-02,04,05
|
| SPM-22-4P-口-02,04,05 |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPM-22-4P-口-02,04,05 |
| 電気的仕様 | |
| 極数 | 4P |
| 接触抵抗値 | 0.3Ω以下 |
| 許容電流 | 0.2A |
| 絶縁抵抗 | 100MΩmin.（DC500V） |
| 絶縁耐力 | AC500V 1minute |
| 機械的仕様 | |
| 回転トルク | 30gf・cm 以下 |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 400rpm |
| 回転寿命 | 2×107 回転以上 |
| 軸受 | ボールベアリング |
| リード線仕様 | AWG30AWG28 |
| リード線引張り強度 | 200gf |
| 環境条件 | |
| 使用温度範囲 | -30℃〜80℃ |
| 特殊仕様 | |
| 極数 | 2P,3P |

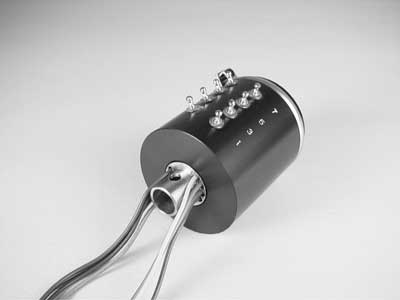

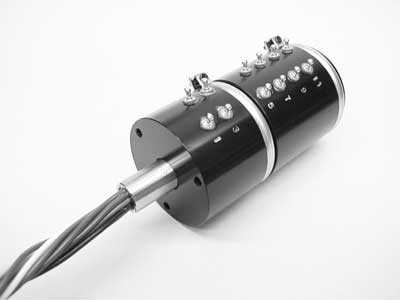

スリップリング SPM-35-□P-03(中空タイプ)
説明文-準備中
■標準仕様 PDF版標準仕様(49KB) 取扱い上の注意(115KB)
| 機種名 | SPM-35-□P-03(□内：極数) |
| 電気的仕様 | |
| 極数 | 6P,8P,10P,12P |
| 接触抵抗値 | 0.1Ω以下 |
| 許容電流 | 0.2A |
| 絶縁抵抗 | 100MΩmin.（DC500V） |
| 絶縁耐力 | AC500V 1minute |
| 機械的仕様 | |
| 回転トルク | 0.01N・m以下(約100g-cm以下) |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 400rpm |
| 回転寿命 | 2×107 回転以上 |
| 軸受 | ボールベアリング |
| リード線仕様 | 0.08sq耐熱PVC電線 |
| リード線引張り強度 | 2.94N以下(300gf以下) |
| 環境条件 | |
| 使用温度範囲 | -55℃〜85℃ |
| 特殊仕様 | |
| 端子強度 | 1kgf 以下 |

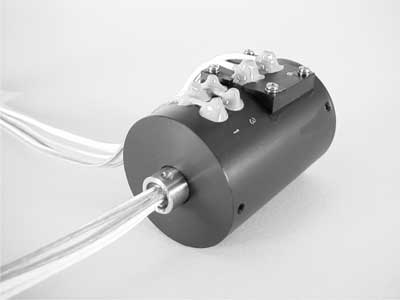

スリップリング SPM-35-□P-02 | SPM-35-6P-05
|
|
| SPM-35-□P-02 | SPM-35-6P-05 |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPM-35-□P-02(□内：極数) | SPM-35-6P-05 |
| 電気的仕様 | ||
| 極数 | 6P,8P,12P | 6P |
| 接触抵抗値 | 0.1Ω以下 | |
| 許容電流 | 0.3A | 0.3A以下X4P | 3.0A以下X2P |
| 絶縁抵抗 | 100MΩmin.（DC500V） | |
| 絶縁耐力 | AC500V 1minute | |
| 機械的仕様 | ||
| 回転トルク | 0.02N・m以下(約200g-cm以下) | |
| 回転方向 | CW−CCW | |
| 機械的回転角 | 360°エンドレス | |
| 許容回転数 | 400rpm | 200rpm |
| 回転寿命 | 2×107 回転以上 | |
| 軸受 | ボールベアリング | |
| リード線仕様 | 0.3sq耐熱PVC電線 | 0.2sqﾃﾌﾛﾝ被覆電線X4P | 0.5sqﾃﾌﾛﾝ被覆電線X2P |
| リード線引張り強度 | 300gf | 2.94N以下(300gf以下) |
| 環境条件 | ||
| 使用温度範囲 | -55℃〜85℃ | |
| 特殊仕様 | ||
| 端子強度 | 1kgf 以下 | 1kgf |

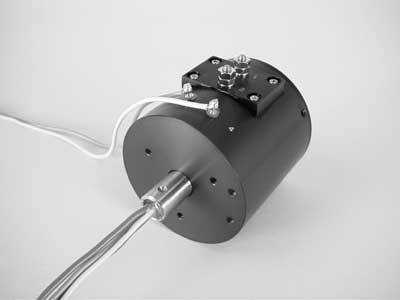

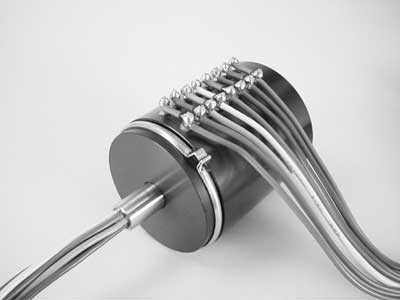

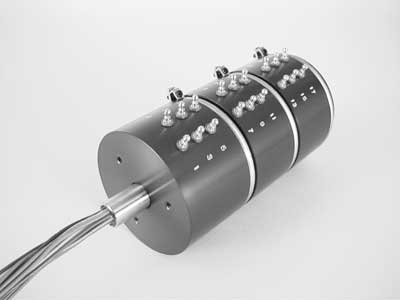

スリップリング SPM-50-□P-02 | SPM-50-4P-03 | SPM-50-8P-02A
|
|
|
| SPM-50-□P-02 | SPM-50-4P-03 | SPM-50-8P-02A |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPM-50-□P-02 | SPM-50-4P-03 | SPM-50-8P-2A |
| 電気的仕様 | |||
| 極数 | 4P,6P,8P,12P,16P,18P | 4P | 8P |
| 接触抵抗値 | 0.3Ω以下 | 0.1Ω以下(初期値) | |
| 許容電流 | 0.3A | 0.3A以下×2P | 5A以下×2P | 2A以下 |
| 絶縁抵抗 | 100MΩmin.（DC500V） | ||
| 絶縁耐力 | AC500V 1minute | ||
| 機械的仕様 | |||
| 回転トルク | 200gf・cm 以下 | 100gf・cm 以下 | 200gf・cm 以下 |
| 回転方向 | CW−CCW | ||
| 機械的回転角 | 360°エンドレス | ||
| 許容回転数 | 400rpm | 200min-3(rpm) | 200min-1(rpm) |
| 回転寿命 | 2×107 回転以上 | ||
| 軸受 | ボールベアリング | ||
| リード線仕様 | 4〜12P:AWG22 13〜16P:AWG24 17P,18P:AWG28 |
0.2sq耐熱PVC電線X2P | 0.5sq耐熱PVC電線X2P |
0.5sq耐熱PVC電線 |
| リード線引張り強度 | 300gf | ||
| 環境条件 | |||
| 使用温度範囲 | -30℃〜80℃ | ||
| 特殊仕様 | |||
| 極数 | 2P,3P,5P,7P,9P,10P 11P,13P,14P,15P,17P |
||
| 許 容 電 流 | 1A | ||

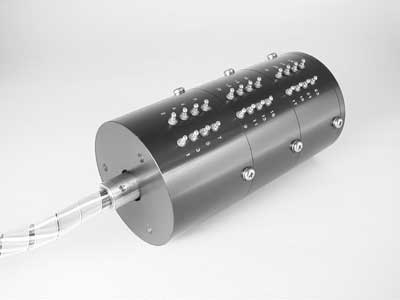

スリップリング SPM-70-□P-02
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPM-70-□P-02 |
| 電気的仕様 | |
| 極数 | 8P〜48P |
| 接触抵抗値 | 0.1Ω以下 |
| 許容電流 | 0.5A以下 |
| 絶縁抵抗 | 100MΩmin.（DC500V） |
| 絶縁耐力 | AC500V 1minute |
| 機械的仕様 | |
| 回転トルク | 300gf・cm 以下 |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 300rpm |
| 回転寿命 | 2×107 回転以上 |
| 軸受 | ボールベアリング |
| リード線仕様 | 8〜32P:AWG22 |
| リード線引張り強度 | 300gf |
| 環境条件 | |
| 使用温度範囲 | -30℃〜80℃ |
| 特殊仕様 | |
| 極数 | 80P 以下 |
| 許 容 電 流 | 1A |

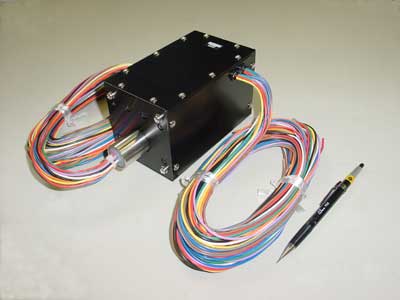

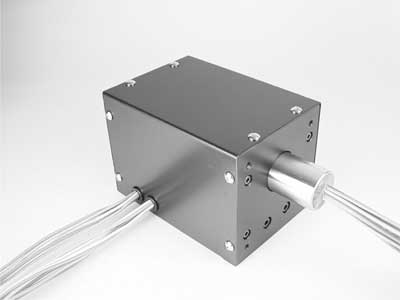

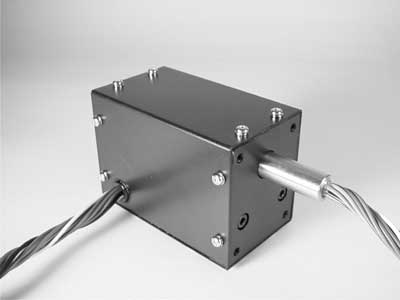

スリップリング SPK-90-□P-02 | SPK-90-12P-03 | SPK-115-□P-02
|
|
|
|
SPK-90-□P-02 SPK-90-12P-03 |
SPK-115-□P-02 | SPK-115-□P-02 |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SPK-90-□P-02 | SPK-90-12P-03 | SPK-115-□P-02 |
| 電気的仕様 | |||
| 極数 | 6P〜12P | 12P | 8P〜16P |
| 接触抵抗値 | 0.5Ω以下 | 0.3Ω以下 | 0.5Ω以下 |
| 許容電流 | 3A | 0.3A×7P,3A×5P | 3A |
| 絶縁抵抗 | 100MΩmin.（DC500V） | ||
| 絶縁耐力 | AC1000V 1minute | AC500V 1minute | AC1000V 1minute |
| 機械的仕様 | |||
| 回転トルク | 100gf・cm 以下 | 100gf・cm 以下 | 300gf・cm 以下 |
| 回転方向 | CW−CCW | ||
| 機械的回転角 | 360°エンドレス | ||
| 許容回転数 | 200rpm | 200rpm | 100rpm |
| 回転寿命 | 1×107 回転以上 | ||
| 軸受 | ボールベアリング | ||
| リード線仕様 | AWG20 |
AWG22 |
AWG20 |
| リード線引張り強度 | 300gf | ||
| 環境条件 | |||
| 使用温度範囲 | -30℃〜80℃ | ||
| 特殊仕様 | |||
| 極数 | − |
− | 24P 以下 |
| 許 容 電 流 | 5A | − | 5A |

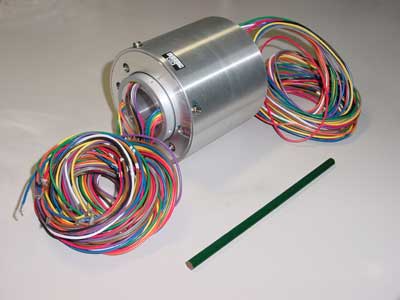

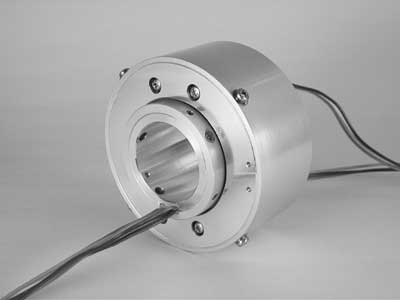

スリップリング SPM-100-□P-03(中空タイプ)
|
|
| SPM-100-□P-03 | SPM-100-24-03 |
説明文-準備中
■標準仕様
PDF版標準図面(40KB)
PDF版標準仕様(39KB)
取扱い上の注意(115KB)
| 機種名 | SPM-100-□P-03 |
| 電気的仕様 | |
| 極数 | 6P,12P,18P,24P |
| 接触抵抗値 | 0.1Ω以下 |
| 許容電流 | 5A以下 |
| 絶縁抵抗 | 100MΩmin.（DC500V） |
| 絶縁耐力 | AC500V 1minute |
| 機械的仕様 | |
| 回転トルク | 300gf・cm 以下 |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 200rpm |
| 回転寿命 | 1×107 回転以上 |
| 軸受 | ボールベアリング |
| リード線仕様 | 0.5sq耐熱PVC電線 |
| リード線引張り強度 | 2.94N以下(300gf以下) |
| 環境条件 | |
| 使用温度範囲 | -30℃〜80℃ |

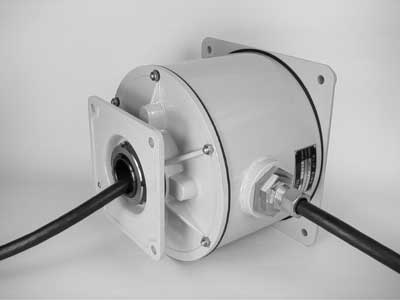

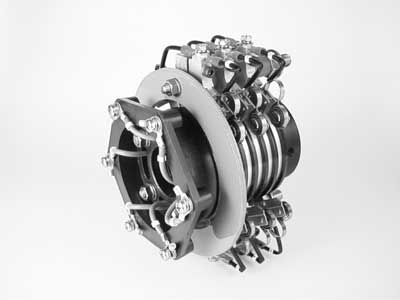

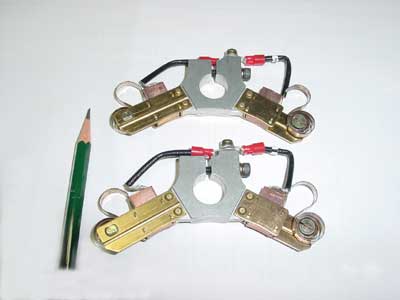

スリップリング SR-235-□A-□P | SPO-□A-□P
|
 |
|
| SR-235-□A-□P | SPO-□A-□P | |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SR-235-□A-□P | SPO-□A-□P |
| 電気的仕様 | ||
| 極数 | 3P〜32P | 2P〜6P |
| 許容電流 | 20A,50A,100A | 0.3A×6P, 3A×3P30A |
| 絶縁抵抗 | 10MΩmin.（DC500V） | |
| 絶縁耐力 | AC1500V 1minute | |
| 機械的仕様 | ||
| 回転トルク | 300gf・cm 以下 | 200gf・cm 以下 |
| 回転方向 | CW−CCW | |
| 機械的回転角 | 360°エンドレス | |
| 許容回転数 | 60rpm | |
| 環境条件 | ||
| 使用温度範囲 | -10℃〜50℃ | |
スリップリング SR-270-□A-□P
|
|
| SR-270-□A-□P |
説明文-準備中
■標準仕様 PDF版標準仕様(182KB) 取扱い上の注意(115KB)
| 機種名 | SR-270-□A-□P |
| 電気的仕様 | |
| 極数 | 3P〜32P |
| 許容電流 | 20A,50A,100A |
| 絶縁抵抗 | 10MΩmin.（DC500V） |
| 絶縁耐力 | AC1500V 1minute |
| 機械的仕様 | |
| 回転トルク | 300gf・cm 以下 |
| 回転方向 | CW−CCW |
| 機械的回転角 | 360°エンドレス |
| 許容回転数 | 60rpm |
| 環境条件 | |
| 使用温度範囲 | -10℃〜50℃ |
